搭接接头的安装规程
1、搭接接头可以采用角焊缝、塞焊和槽焊的方法进行焊接,为防止构件的偏转,必须至少用两条横向或纵向角焊缝、两排塞焊缝或槽焊缝连接。
2、传递轴向力的部件,其搭接焊缝的最小搭接长度应为较薄件厚度的5倍,且不小于25毫米。

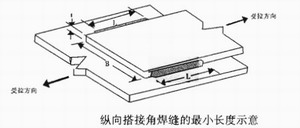

3、单独用纵向贴角焊缝连接型钢杆件端部时,型钢杆件的宽度B应不大于200毫米;当宽度B大于200毫米时,需加横向角焊或中间塞焊。型钢杆件每一侧纵向角焊缝的长度L应不小于B。
4、如果构件端部搭接接头仅使用纵向角焊缝,则每一角焊缝长度严禁小于两焊缝间的垂直距离,焊缝间的横向距离严禁超过所连接较薄件厚度的16倍。当搭接贴角焊缝的横向距离超过规定时,为防止部件翘曲或分离,可以在横向间距之间进行塞焊或槽焊。当在塞焊孔或槽焊孔内进行贴角焊时,从孔或槽孔的边缘到开孔件邻近边的净距离严禁小于此部件厚度的5倍,同时也不允许小于孔或槽孔直径或宽度的2倍。
5、搭接接头的最小搭接长度应为较薄板厚的5倍,但不能小于25毫米,搭接件在横向或纵向至少有两条交接焊缝,焊脚尺寸按设计要求。
6、钢杆件搭接接头采用围焊时,在转角处需要连续施焊。杆件端部搭接角焊缝作绕焊时,绕焊长度应不小于2倍焊脚尺寸,并连续施焊。
7、搭接焊缝传递荷载的套管接头可以只焊一条角焊缝,其管材搭接长度L应不小于5 t(t为t1和t2中较小者),且不能小于25毫米。搭接焊缝焊脚尺寸需要符合设计规定。
