钢构的划线工具都有哪些?

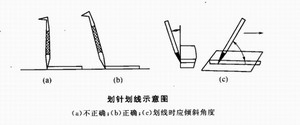

一、划针
划针用于较精确零件划线。使用时应沿直尺或样板边缘进行划线。

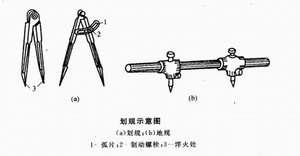

二、划规
划规是划圆弧和圆使用的工具。划规使用需要保证规尖的硬度,用前规尖需经淬火处理。使用时,在零件上用样冲所冲的坑作为一腿定点,按所要求的半径叉开另一腿进行划线。划线时,需要注意规上铆钉的紧固和两规尖固定半径距离要准确,否则划出的圆或圆弧半径会出现误差。
地规用于划较大及大圆弧。它的两个规头可以卸下,并根据所划半径大小,用制动螺栓调节半径距离。其操作方法与划规相同,但划较大半径圆弧线时,需两人配合进行。
三、勒子和划线盘
勒子用于型钢零件和板材零件边缘划直线。如孔心线、刨边线和铲边线等。
划线盘主要用于圆柱、容器封头、球体等曲面划线,也是机械加工划线不可缺少的主要划线工具。使用时,将划线盘底座下平面和工件同时放于固定基准面上,定位划线基准用制动螺栓固定,平行移动划线盘即可划线。
