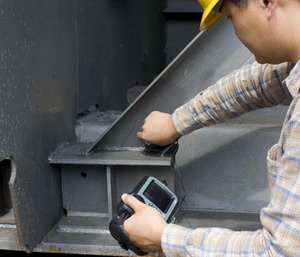

钢构内部缺陷的超声波检测规定

　　1、母材厚度不小于8mm、曲率半径不小于160mm的碳素结构钢和低合金高强度结构钢对接全熔透焊缝,使用A型脉冲反射法手工超声波的质量检测。对于母材壁厚为4mm—8mm、曲率半径为60mm—160mm的钢管对接焊缝与相贯节点焊缝需要按照行业现行标准《钢构超声波探伤及质量分级法》的有关规定执行。

　　2、探伤人员需要了解工件的材质、结构、曲率、厚度、焊接方法、焊缝种类、坡口形式、焊缝余高及背面衬垫、沟槽等实际情况。

（陕西装配式钢构）

　　3、根据质量要求,检验等级可以按下列规定划分为A、B、C三级：

　　(1)、A级检验：采用一种角度探头在焊缝的单面单侧进行检验，只对允许扫查到的焊缝截面进行探测。一般可以不要求作横向缺陷的检验。母材厚度大于50mm时,不能采用A级检验。

　　(2)、B级检验：可以采用一种角度探头在焊缝的单面双侧进行检验,对整个焊缝截面进行探测。母材厚度大于100mm时,需要采用双面双侧检验;当受构件的几何条件限制时,可以在焊缝的双面单侧采用两种角度的探头进行探伤;条件允许时要求作横向缺陷的检验。

　　(3)、C级检验：至少需要采用两种角度探头在焊缝的单面双侧进行检验,且需要同时作两个扫查方向和两种探头角度的横向缺陷检验。母材厚度大于100mm时,可以采用双面双侧检验。

　　4、钢构焊缝质量的超声波探伤检验等级需要根据工件的材质、结构、焊接方法、受力状态选择,当结构设计和施工上无特别规定时,钢构焊缝质量的超声波探伤检验等级宜选用B级。

　　5、钢构中T形接头、角接接头的超声波检测,除用平板焊缝中提供的各种方法外,还需要考虑到各种缺陷的可能性,在选择探伤面和探头时,宜使声束垂直于该焊缝中的主要缺陷。在对T形接头、角接接头进行超声波检测时,探伤面和探头的选择需要符合相关规定。
