装配式钢构设计的内容和总说明

　　装配式钢构设计的内容包括计算书和结构施工图两大部分。计算书以文字和图表详细记载结构计算的全部过程和计算结果，是绘制结构施工图的依据。结构施工图以图形和文字、表格描述结构设计结果，是制造厂深化设计及加工制造构件、施工单位工地结构安装的主要依据。结构施工图一般有基础图、上部结构的布置图和构详图等。具体包括结构设计总说明、基础平面图、基础详图、柱网布置图、支撑布置图、各层结构平面图、框架图、楼梯图、构件及节点详图等。结构施工图主要表达结构设计的内容，它是表示装配式钢构建筑各承重构件(如基础、承重墙柱、梁、板、屋架等)布置、形状、大小、材料、构造及其相互关系的图样。装配式钢构施工图主要用来作为施工放线、挖基槽、支模板、绑扎钢筋、设置预埋件和预留孔洞、浇捣混凝土，安梁、板、柱等构件以及编制预算和施工组织设计等的依据。

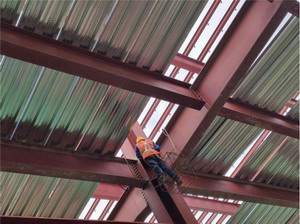

（陕西装配式钢构）

　　装配式钢构施工图的数量与工程大小和结构复杂程度有关，一般十几张至几十张乃至几百张。施工图的图幅大小、比例、线型、图例、图框以及标注方法等要依据《房屋建筑制图统一标准》和《建筑结构制图标准》进行绘制，以保证制图质量，符合设计、施工和存档的要求。图面要清晰、简明，布局合理，看图方便。

　　装配式钢构设计总说明是结构施工图的前言，一般包括装配式钢构设计概况，装配式钢构设计原则依据和遵循的规范，主要荷载取值(风、雪、活荷载以及抗震设防烈度等)，材料(钢材、焊条、螺栓等)的牌号或级别，加工制作、运输、安装的方法、注意事项、操作和质量要求，防火与防腐以及其他不易用图形表达或为简化图面而改用文字说明的内容(如未注明的焊缝尺寸、螺栓规格、孔径等)。除了总说明外，必要时在相关图纸上还需提供有关设计、材质、焊接要求、制造和安装的方式、注意事项等文字内容。

　　装配式钢构设计总说明要简要、准确、明了，要用专业技术术语和规定的技术标准，避免漏说、含糊及措辞不当。否则，会影响装配式钢构件的加工、制作与安装质量，影响编制预决算进行招标投标和投资控制，以及安排施工进度计划。
