螺栓的排列形式和排列要求

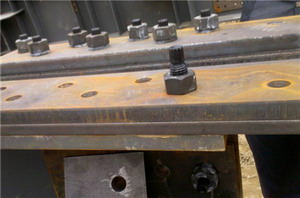

　　一、螺栓的排列形式

　　螺栓在构件上排列应简单、统一、整齐而紧凑，一般分为并列和错列两种形式。并列比较简单整齐，所用连接板尺寸小，但由于螺栓孔的存在，对构件截面削弱较大。错列可以减小螺栓孔对截面的削弱，但螺栓孔排列不如并列紧凑，连接板尺寸较大。

（陕西装配式钢构）

　　二、螺栓在构件上的排列需要满足受力、构造和施工要求

　　1、受力要求

　　在受力方向螺栓的端距过小时，钢材有剪断或撕裂的可能。各排螺栓距和线距太小时，构件有沿折线或直线破坏的可能。对受压构件，当沿作用方向螺栓距过大时，被连板间易发生鼓曲和张口现象。

　　2、构造要求

　　螺栓的中矩及边距不能过大，否则钢板间不能紧密贴合，潮气侵入缝隙使钢材锈蚀。

　　3、施工要求

　　要保证一定的空间，便于转动螺栓板手拧紧螺帽。
