关于装配式钢构的刚性框架

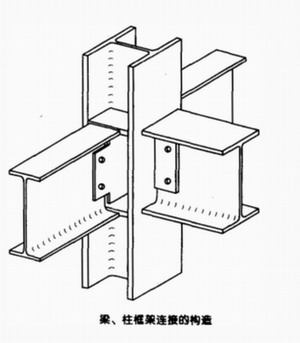

　　装配式钢构的刚性框架是采用刚性(即具有抗弯能力)连接的框架体系。普通的连接包括常见的连接设备，刚性连接要求形成特殊的节点。例如，下图给出了梁和支承柱之间的连接：一个连接装置先连于梁腹板，然后连于柱上。这种连接本质上仅传递竖向荷载。为了把弯矩传递到柱上，必须将梁翼缘连接到柱上，这样就产生了刚节点。

（陕西装配式钢构）

　　形成刚节点的方法之一是将梁翼缘直接焊接于柱上。即在柱翼缘一侧的梁通过对接焊接与柱直接相连。由于柱上的弯矩由柱翼缘承受最有效，因此该连接影响梁柱之间弯矩的直接及合理传递。然而，由于梁只与柱的一侧翼缘相连，因此必须在梁翼缘与柱相连处柱内侧加设焊接板。这样有助于整个柱截面承受弯矩。

　　为了获得最有效的梁柱刚性框架，可以调整W型钢柱使柱翼缘垂直于平面框架的平面。但是，有时构件承受双向弯曲作用，此时为传递弯矩需要把梁连接在与之相交的柱的开口一侧，这样做并非易事。
