关于梁与柱的端板连接
在框架结构梁柱节点的连接中,有时采用端板连接;此端板焊于梁端部横截面上,并用高强度螺栓与柱翼缘相连。端板连接节点安装比较方便,但对梁的长度尺寸的要求比较严格。
利用端板连接的节点,一般为半刚性连接。当端板厚度较小,而变形较大时,端板受到撬开的作用,而出现附加撬力和弯曲现象,其受力状况与T形连接相似。
由端板的受力和变形分析可知,端板上、下两部分受力自相平衡,所以完全可将上下两部分端板分离出来,形同两个T形连接件,而其受力和变形也与T形连接相同。

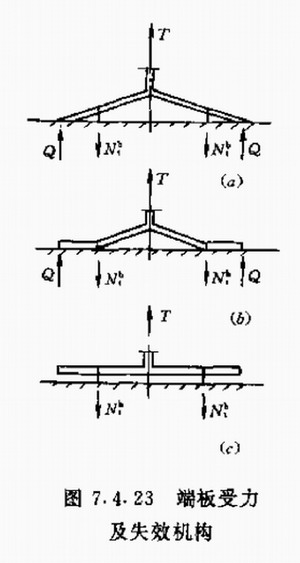

和T形连接一样,端板的尺寸和连接螺栓直径均会影响节点的承载能力,而且,端板尺寸和螺栓直径又是相互影响和制约的。因此,随着端板和螺栓刚度强弱变化会出现不同的失效机构,图7.4.23(a)为端板和连接螺栓等刚度时的受力及失效(破坏)机构,端板和连接螺栓同时失效,它们的承载力均得到充分利用,此时由于端板和连接螺栓具有相等的刚度,所以计算中两者的变形均应考虑,不得忽略。图7.4.23(b)为连接螺栓刚度大于端板抗弯刚度时的受力及失效机构,这种情况常以端板出现塑性铰而失效,所以计算中常忽略螺栓的弹性变形,按端板的塑性承载力设计。图7.4.23(c)为端板刚度远大于螺栓刚度时的受力及破坏机构,常以螺栓拉断而失效,因此,计算中假定,端板绝对刚性,无板端撬力Q存在。在端板连接的设计中,通常按第二种情况,即连接螺栓刚度大于端板刚度的情况来考虑。
