钢构节点详图的识读
钢构的连接有焊缝连接、铆钉连接、普通螺栓连接和高强度螺栓连接,其连接部位统称为节点。连接设计是否合理。直接影响到结构的使用安全,施工工艺和工程造价,钢构设计节点十分重要。钢构节点设计的原则是安全可靠,构造简单,施工方便和经济合理。

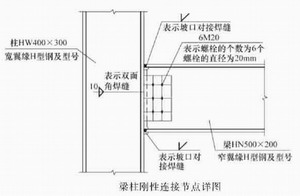

一、梁柱节点连接详图
梁柱连接按转动刚度不同分为刚性、半刚性和铰接三类。下图为梁柱连接的节点详图。在此连接详图中,梁柱连接采用螺栓和焊缝的混合连接,梁翼缘与柱翼缘为剖口对接焊缝,为保证焊透,施焊时梁翼缘下面需设小衬板,衬板反面与柱翼缘相接处宜用角焊缝补焊。梁腹板与柱翼缘用螺栓与剪切板相连接,剪切板与柱翼缘采用双面角焊缝,此连接节点为刚性连接。

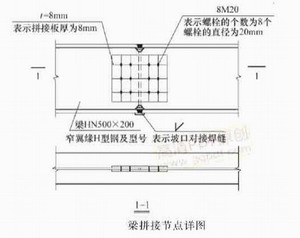

二、梁拼接详图
下图为梁拼接连接详图。从图中可以看出,两段梁拼接采用螺栓和焊缝混合连接,梁翼缘为坡口对接焊缝连接,腹板采用两侧双盖板高强螺栓连接,此连接为刚性连接。

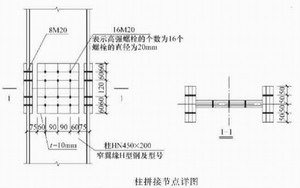

三、柱拼接详图
下图为柱拼接连接详图。在此详图中,可知此钢柱为等截面拼接,拼接板均采用双盖板连接,螺栓为高强度螺栓。作为柱构件,在节点处要求能够传递弯矩、剪力和轴力,柱连接必须为刚性连接。
免责声明:本文来源于网络,由网友提供或网络搜集,仅供个人研究、交流学习使用,不涉及商业盈利目的。如有版权问题,请联系本站管理员予以更改或删除。华邦钢构会定期发布西安钢构等相关资料文章,包括钢构厂房、钢构住宅、钢构高层、钢构建筑、钢构工程等领域,敬请关注!
