介绍埋弧焊的分类

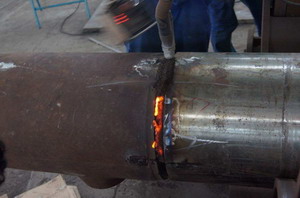

　　埋弧焊是电弧在颗粒状的焊剂层下，并在空腔中燃烧的自动焊接方法。电弧的辐射使焊件、焊丝和焊剂熔化、蒸发形成气体，排开电弧周围的熔渣形成一封闭空腔，电弧就在这个空腔中燃烧。空腔的上部被一层熔化的焊剂—熔渣膜所包围，这层渣膜不仅可以有效地保护熔池金属，又使有碍操作的弧光辐射不再射出来，同时熔化的大量焊剂对熔池金属起还原、净化和合金化作用。

　　埋弧焊按自动化程度不同可分为自动埋弧焊和半自动埋弧焊，其区别在于自动埋弧焊的电弧移动是由专门机构控制完成的，而半自动埋弧焊电弧的移动是依靠手工操纵的。

　　自动埋弧焊由于电弧热量集中，故熔深大、焊缝质量均匀、内部缺陷少、塑性和冲击韧性都好，因而优于手工焊。半自动埋弧焊的质量介于自动埋弧焊和手工焊之间;另外，自动或半自动埋弧焊的焊接速度快、生产效率高、成本低、劳动条件好。然而，它们的应用也受到其自身条件的限制，由于焊机须沿着顺焊缝的导轨移动，故要有一定的操作条件。因此，自动或半自动埋弧焊特别适用于梁、柱、板等的大批量拼装、制作焊缝。

　　自动或半自动埋弧焊采用的焊丝和焊剂应与主体金属强度相适应，即应使熔敷金属的强度与主体金属的相等。焊丝应符合国家标准《焊接用钢丝》GB/T1300的规定，焊剂则根据需要按《碳素钢埋弧焊用焊剂》GB/T5293和《低合金钢埋弧焊用焊剂》GB/T12470相应配合。一般情况，Q235钢采用H08(焊08)或H08A(焊08高)焊丝配合中锰型HJ401焊剂;16Mn钢采用H08A或H08MnA(焊08锰高)焊丝配合高锰型HJ402焊剂;15MnV钢采用H08MnA或H10Mn2(焊10锰2)焊丝配合HJ402焊剂。

　　陕西钢构热线：029-86252006

　　华邦钢构网址：www.hb2003.net

　　联系地址：陕西省西安市北关正街35号方兴大厦8楼
