全熔透和部分熔透焊接接头的规定

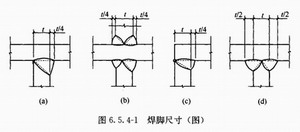

1、T型接头、十字接头、角接接头等要求全熔透的对接和角接组合焊缝,其加强角焊缝的焊脚尺寸不能小于(图6.5.4-la—图6-5.4-lc),设计有疲劳验算要求的吊车梁或类似构件的腹板与上翼缘板连接焊缝的焊脚尺寸应为t/2,且不能大于10毫米(图6.5.4-ld)。焊脚尺寸的允许偏差为0-4毫米。

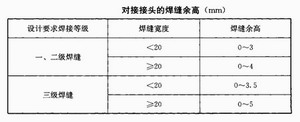

2、全熔透坡口焊缝对接接头的焊缝余高,需要符合下图的规定。
3、全熔透双面坡口焊缝可以采用不等厚的坡口深度,较浅坡口深度不能小于接头厚度的1/4。
4、部分熔透焊接需要确保设计文件要求的有效焊缝厚度。T形接头和角接接头中部分熔透坡口焊缝与角焊缝构成的组合焊缝,其加强角焊缝的焊脚尺寸应为接头中最薄板厚的1/4,且不能超过10毫米。

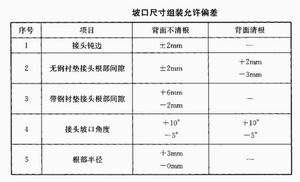

5、接头坡口尺寸允许偏差需要符合下图的规定。
6、坡口组装间隙超过上图允许偏差规定,但不大于较薄板厚度2倍或20毫米两值中较小值时,可以在坡口单侧或两侧堆焊。
7、对接接头的错边量严禁超过接头中较薄件厚度的1/10,且不超过3毫米;当不等厚部件对接接头的错边量超过3毫米时,较厚部件需要按不大于1:2.5坡度平缓过渡。
8、采用角焊缝及部分熔透焊缝连接的T形接头,两部件需要贴紧,根部间隙不能超过5毫米;当间隙超过5毫米时,需要在待焊板端表面堆焊并修磨平整,使其间隙符合要求。
