最常用的托架形式
支承中间屋架的构件,当为桁架时称为托架,当为实腹式时称为托梁。根据截面形式,托架和托梁可以分为单壁式和双壁式。通常采用单壁式截面,当需要抵抗扭转以及跨度和荷载均较大时,可采用双壁式。

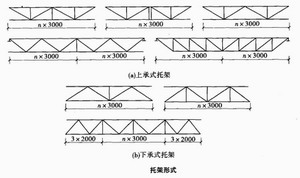

托架一般为平行弦桁架,其腹杆采用带竖杆的人字形体系。直接支承于钢柱上的托架常用上承式,支于钢筋混凝土柱上的托架常用下承式。托架与柱的连接通常做成铰接。
托架跨度一般为12至36米,高度可根据所支承的屋架端部高度、刚度要求、经济要求以及有利于节点构造的原则来决定,一般取跨度的1/10至1/5,托架的节间长度一般为2米或3米。
单壁式托梁一般为焊接工字形截面。梁的高度取其跨度的1/10至1/8,或根据建筑净空要求,翼缘宽度取为梁高的1/2.5至1/5。箱形梁的高度一般取为跨度的1/12至1/8。与柱连接亦为铰接,但当托梁受扭时,其支座处应与柱有可靠抗扭连接。
屋架与托架或托梁的连接可为叠接或平接。前者构造简单,便于施工,但须注意避免屋架传来的荷载使托梁或托架受扭;后者较易有效地避免托梁或托架受扭,较常用。平接托架的高度需要和屋架端部高度协调。
