门式刚架轻型钢构的组成
典型的门式刚架轻型钢构的组成,主要包括以下各个部分。
1、主结构:门式刚架、吊车梁、托梁。
2、次结构:檩条、墙梁、抗风柱。
3、支撑结构:屋盖支撑、柱间支撑、系杆等。
4、维护结构:屋面体系、墙面体系。
5、辅助结构:楼梯、平台、扶栏等。
5、基础。

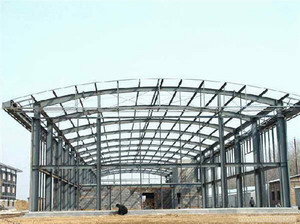

门式刚架结构是多个梁、柱单元构件的组合体,其形式种类多样,在单层工业厂房与民用房屋的钢构中,应用较多的是单跨、双跨或多跨的单、双坡门式刚架。根据通风、采光需要可以设置通风口、采光带和天窗架等。
门式刚架按构件体系分为实腹式和格构式,实腹式刚架截面一般为工字形,格构式刚架截面为矩形或三角形;按截面形式分,有等截面和变截面;按选材分,有组合钢板、普通型钢、薄壁型钢和钢管等。
根据跨度、高度及荷载不同,门式刚架轻型钢构的梁、柱宜用4毫米至25毫米厚钢板组成的焊接工字形截面或H型钢,制作成变截面或等截面构件。变截面构件宜用于跨度较大或房屋较高的梁、柱。设有桥式吊车时,柱可以采用等截面构件。变截面构件通常改变腹板的高度,做成楔形,必要时可以改变腹板厚度。翼缘截面在安装单元内则一般不作改变。在邻接的安装单元可以采用不同的翼缘截面,两单元相邻截面高度宜相等。
门式刚架的柱脚一般设计成平板支座,设一对或两对地脚螺栓,并按铰接支承设计。当设有5t以上桥式吊车时,柱脚宜设计成刚接。
刚架建筑跨度取横向刚架柱轴线间尺寸,对边柱按柱外边或边柱下端截面的中心线,对中柱按柱中心线确定;常用跨度以3米为模数,取为9米至36米,必要时亦可采用非模数跨度;边柱的截面高度不等时其外侧需要对齐。
结构高度需要取地坪至柱轴线与斜梁轴线交点之间的高度。无吊车房屋门式刚架高度宜取为4.5米至9米,有吊车房屋门式刚架宜根据轨顶标高和吊车净空要求确定,一般不宜大于12米。
门式刚架的坡度宜取1/8—1/20,在雨水较多地区,可取其中较大值。
挑檐长度可以根据使用要求确定,宜为0.5米至1.2米,其上翼缘坡度宜与横梁坡度相同。
