冷弯型钢檩条的设计特点

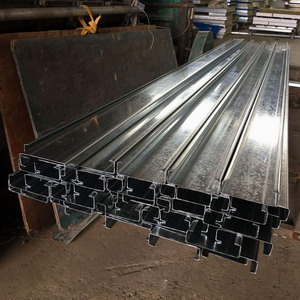

　　冷弯型钢檩条较热轧型钢檩条能够较好的节约材料，目前在钢构中应用较多。常用的冷弯型钢檩条有Z型和C型两种截面形式。檩条一般垂直于屋面坡度放置，在屋面荷载作用下绕截面的两个主轴弯曲，如果荷载作用线不经过剪力中心，还将产生扭矩。但一般屋面的拉结体系能起到阻止檩条扭转的作用，故可不考虑扭矩的影响按双向压弯构件设计。

　　为减小檩条在使用期间和施工过程中的侧向变形和扭转，当檩条跨度超过4米时应在檩条之间设置拉条及撑杆，拉条必须张紧，以保证传递拉力。跨度在4—6米时可在跨中设置一道拉条，超过6米时在三分点处设置两道拉条。跨度6米时可视荷载大小设一道或两道拉条。拉条必须连到可以作为不动点的屋架节点或檩条上，所以在屋脊处要把两坡向上的脊檩用缀板相连以增强其刚度。为了便于安装和阻止檩条在支承处的扭转，檩条和屋架的连接宜采用檩托，檩托通常用角钢制作，其垂直肢的高度不宜小于檩条截面高度的3/4。檩条端部与檩托的连接螺栓不宜少于2个，尽可能沿高度方向布置。

　　对于冷弯型钢檩条，应按有效截面验算其强度和整体稳定。如果屋面能阻止檩条侧向失稳和扭转，可仅按下式计算其强度，无需验算其稳定性。
