设计深化及详图设计的主要内容

　　一、施工全过程仿真分析

　　施工全过程仿真分析，在大型的桥梁、水电建筑物建设中较早就有应用;随着大型的民用项目日益增多，施工仿真逐渐成为大型复杂项目不可缺少的内容。施工全过程仿真一般包括如下内容：施工各状态下的结构稳定性分析，特殊施工荷载作用下的结构安全性仿真分析，整体吊装模拟验算，大跨结构的预起拱验算，大跨结构的卸载方案仿真研究，焊接结构施工合拢状态仿真，超高层结构的压缩预调分析，特殊结构的施工精度控制分析等。

　　二、结构设计优化

　　在仿真建模分析时，原结构设计的计算模型，与考虑施工全过程的计算模型，虽然最终状态相同，但在工过程中因为施工支撑或施工温度等原因产生了应力畸变，这些在施工过程构件和节点中产生的应力并不会随着结构的几何尺寸恢复到设计状态而消失，通常会部分地保留下来，从而影响到结构在使用期的安全。如果不能通过改变施工顺序或施工方案解决这些影响的问题，则需要对原有设计进行化调整，保证结构的安全。

　　三、节点深化

　　普通钢构连接节点主要有：柱脚节点、支座节点、梁柱连接、梁梁连接、桁架的弦杆腹杆连接，以及空间结构的螺栓球节点、焊接球节点、钢管空间相贯节点、多构件汇交铸钢节点，还有预应力钢构中包括拉索连接节点、拉索张拉节点、拉索贯穿节点等等。上述各类节点的设计均属施工图的范畴。节点深化的主要内容是指根据施工图的设计原则，对图纸中未指定的节点进行焊接强度验算、螺栓群验算、现场拼接节点连接计算、节点设计的施工可行性复核和复杂节点空间放样等。

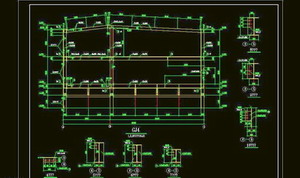

　　四、构件安装图

　　安装图用于指导现场安装定位和连接。构件加工完成后，将每个构件安装到正确的位置，并采用正确的方式进行连接，是安装图的主要任务。

　　一套完整的安装图纸，通常包括构件平面布置图、立面图、剖面图，节点大样图、各层构件节点的编号图等内容，同时还要提供详细的构件信息表，直观表达构件编号、材质、外形尺寸和重量等信息。

　　五、构件加工图

　　构件加工图为工厂的制作图，是工厂加工的依据，也是构件出厂验收的依据。构件加工图可以细分为构件大样图和零件图等部分。

　　六、工程量分析

　　在构件加工图中，材料表容易被忽视。但却是深化详图的重要部分，它包含构件、零件、螺栓编号和与之相应的规格、数量、尺寸、重量和材质的信息，这些信息对正确理解图纸大有帮助，还可以很容易得到精确的采购所需信息。通过对这些材料表格进行归纳分类统计，可以迅速制订材料采购计划和安装计划，为项目管理提供很大的便利。
