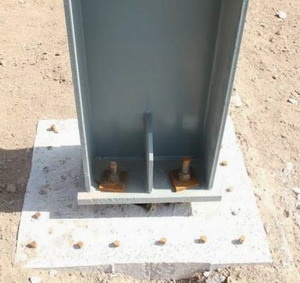

铰接柱脚的一般构造要求
1、当铰接柱脚底板下混凝土基础的反力较大时,为避免底板过厚,也可设置加劲肋予以加强。
2、锚栓构造要求:
(1)、铰接柱脚的锚栓仅作安装过程的固定之用,因此锚栓的直径一般根据其与钢柱板件厚度和底板厚度相协调的原则来确定;一般可在16毫米至42毫米的范围内采用,且不能小于16毫米,并不小于柱翼缘厚度的1.5倍。
(2)、锚栓的数目常采用2个或4个,同时还需要与钢柱的截面形式、截面的大小,以及安装要求相协调。
(3)、锚栓需要设置弯钩、或锚板、或锚梁,此时其锚固长度不能小于25d(d为锚栓直径)。
3、柱脚底板的锚栓孔径,可以取锚栓直径加10毫米—15毫米。
4、锚栓垫板的锚栓孔径,取锚栓直径加2毫米;锚栓垫板厚度一般取0.7至1.0倍柱脚底板的厚度。
5、在柱子安装校正完毕后,需要将锚栓垫板与底板相焊牢,焊脚尺寸不能小于10毫米;锚栓需要采用双螺母紧固,为防止螺母松动,螺母与锚栓垫板还需要进行点焊。
6、锚栓中心距离基础外边不能小于150毫米且不小于4d(d为锚栓直径);柱脚底板外边距离基础边不能小于100毫米。
7、在埋设锚栓时,可以采用锚栓固定架,以保证锚栓位置的正确。
8、在柱脚中锚栓不能用以承受柱脚底部的水平剪力。而柱脚底部的水平剪力需要由柱脚底板与其下部的混凝土或水泥砂浆之间的摩擦力(摩擦系数可取0.4)来抵抗。
9、抗剪连接件可以采用角钢,角钢及其与柱底板的连接焊缝通过计算确定,抗剪连接件不能小于50×50×5。
10、柱脚底板下部二次浇灌层,一般采用强度等级为C40的细石混凝土或强度等级为M50的膨胀水泥砂浆。
