角焊缝接头的安装规程

　　1、角焊缝的有效焊缝厚度定义为接头根部至焊缝表面的最短距离;角焊缝的有效焊缝长度为沿有效焊缝厚度中心线测量的正常焊缝的全长,包括绕焊部分，也包括合格的焊缝引弧和熄弧部分;角焊缝的有效面积为有效焊缝长度与有效焊缝厚度的乘积。

　　2、角焊缝的最小长度至少应为其焊脚尺寸的8倍，且不能小于40毫米。角焊缝的焊脚尺寸不能超过焊缝有效长度的25%。

　　3、间断角焊缝的焊缝尺寸需要按设计图纸标示的要求焊接。每一焊段的最小长度应不小于40毫米,焊段之间的最大间距不应超过较薄件厚度的24倍，且不大于300毫米。

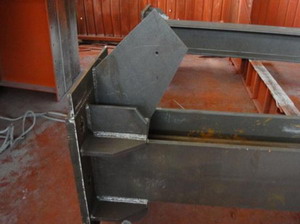

（角焊缝接头）

　　4、最大角焊缝的焊脚尺寸规定为：沿材料边缘当材料厚度小于等于6毫米时，最大焊脚尺寸为母材厚度;当材料厚度大于6毫米时，最大焊脚尺寸为母材厚度减去2毫米。

　　5、由角焊缝连接的部件应尽可能贴紧，根部间隙严禁超过2毫米。当接头的根部间隙超过2毫米时，角焊缝的焊脚尺寸需要根据根部间隙值而增加。

　　6、当角焊缝的端部在构件上时，转角处宜连续包角焊，起弧和熄弧点不宜在端部和棱角处，应距端部10毫米以上。

　　7、等边角焊缝的两侧焊脚尺寸不能有明显的差异;对不等边角焊缝需要确保焊脚尺寸并使焊趾处平滑过渡。

　　8、要求凹面形状的角焊缝可以采用船形位置进行施焊，或采用其它措施使焊缝金属与母材平滑过渡，但需要确保角焊缝的有效厚度不低于设计规定值。

　　9、当角焊缝的焊角尺寸大于15毫米时，从减少填充量和降低焊接变形考虑,需要将贴角焊缝改为开坡口的部分焊透焊缝。
