关于钢构涂层的磁性测量法

　　磁性测量法是利用电磁原理测定磁性基体上无磁性涂层厚度的方法。磁性测量法使用的仪器有两种类型，一种是测量磁体与基体金属之间的磁引力，该磁引　　力由于覆盖层的存在而受到影响;另一种是测量通过覆盖层和基体金属磁通路的磁阻。

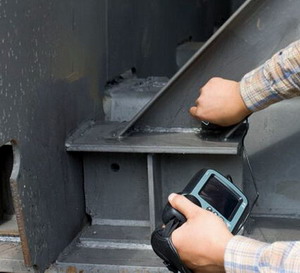

（磁性测量法）

　　国家标准GB4956-85《磁性金属基体上非磁性覆盖层厚度测量—磁性方法》，说明了使用磁性测厚仪，无损测量磁性基体金属上非磁性覆盖层厚度的方法和要求。使用该方法测量前需要在标样上对仪器进行系统调节，以确保其测量精度。也可在无涂层基体上进行调节，此时需要对标样和无涂层基体进行置零比较，其厚度差称为修正值，供需双方需要统一试样、统一方法，从而确定修正值。

　　采用磁性法测定涂层厚度时，假设曲面探头与涂层表面的接触为1个点，扁平探头的面积需要小于3毫米的圆面积。当有效面积较小时，应至少选3至5个测量点;如果有　效面积大于1平方米时，可选择9个点，做10次测量，其中第一次测量点和第10次测量点重合。对10次测量结果，取其算术平均值作为涂层的平均厚度值。

　　磁性测量法的测量误差一般小于1.5μm，该误差精度对于通常需要100至200μm厚的热喷涂防腐蚀涂层来说应该是足够了。

　　磁性测量法的测量结果与仪器误差精度校正和测量人员的操作技巧有直接关系。对测量结果有争议时，可以采用断面显微测量法裁定。

　　陕西钢构热线：029-86252006

　　华邦钢构网址：www.hb2003.net

　　联系地址：陕西省西安市北关正街35号方兴大厦8楼
