悬挂楼盖构件和节点设计的规定
1、悬挂楼盖梁宜选用H型钢梁,并按组合梁构造。当悬挂梁兼作框架梁时,其承载力按钢梁计算;当仅作楼盖梁时,其承载力与变形都按组合梁计算。
2、悬挂楼盖钢梁与柱为铰接连接时,在结构整体内力和变形分析的计算模型中可以作为单根铰接杆计算。
3、悬挂楼盖的楼板宜选用现浇混凝土平板或叠合板,其总厚度不能小于100毫米;有依据时,也可以选用压型钢板组合楼板。
4、钢吊杆的设计与构造需要符合下列要求:
(1)、钢吊杆宜布置在内隔墙或分户墙夹层中。吊杆可以采用钢管或H型钢、工字钢,其截面宽度不能大于所连接梁的翼缘宽度;截面板件厚度或壁厚不要小于6毫米。

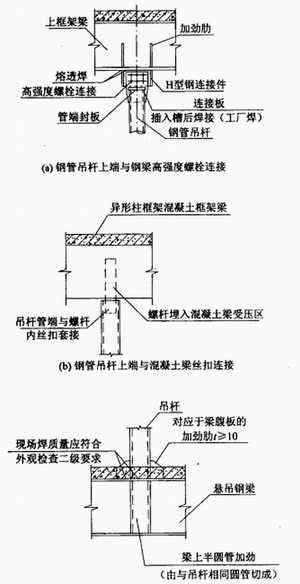

(2)、钢管吊杆端部与梁的连接构造如下图所示。吊杆需要按效应组合的最大拉力乘以增大系数计算,计算吊杆截面时,增大系数取为1.5;计算吊杆端部连接与锚固时,增大系数取为2.0。所有连接的焊缝、螺栓、螺杆埋入深度及加劲肋等都需要经计算确定。必要时埋入混凝土的螺杆可加焊锚筋或锚板。
(悬挂楼盖)
(3)、吊杆与钢梁的高强度螺栓连接可以采用摩擦型连接。所有焊接的熔透焊缝,其质量等级应不低于二级,角焊缝质量应不低于外观检查的二级标准。
