关于钢构屋架杆件平面内的计算长度

　　一般对于理想的铰接屋架来说，受压杆件屈曲的时候，绕杆端节点的转动是独立的，而不牵扯其它的杆件，所以其在屋架平面内的计算长度L应为节点中心间的距离。但实际上桁架的节点采用节点板的角钢桁架或是无节点板的钢管屋架，它们的节点都接近刚性，即当某一压杆因为失稳绕节点转动时会带动相邻杆件一起变形，而导致交汇于节点上的其它杆件对其产生约束作用。不同的杆件提供的约束作用也不相同，主要受以下因素影响：

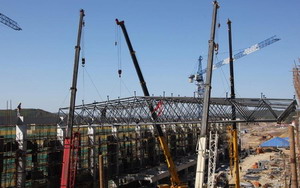

（钢构屋架杆件）

　　1、杆件的轴力性质，即拉杆提供的约束程度强于压杆，且拉力越大，约束作用越强。

　　2、杆件线刚度的大小，即提供约束的杆件线刚度越大，约束作用越强。

　　3、是否与所分析杆件直接相连，即和分析的杆件直接刚性相连的杆件作用大，较远杆件因作用小而被忽略不计。

　　弦杆、支座竖杆和支座斜杆的自身刚度都比较大，而两端节点上的拉杆较少，并且嵌固程度也小，和两端铰接的情况比较接近，那么，它的计算长度取L=i。对于其它中间腹杆，虽然它上端相连的拉杆少，嵌固程度也小，可视为铰接，但是由于它下端相连的下弦拉杆较多，并且下弦拉杆的线刚度大，嵌固程度也大，所以它的计算长度可取L=0.8i。另外，交叉腹杆或分式腹杆，一般在中间节点上汇集的都是中间腹杆，并且拉杆少，截面较小，嵌固程度也很低，所以它的计算长度取L=i。
