详解铰接柱脚的形式与构造

文章出处：陕西钢构作者：华邦钢构人气：次时间：2023-12-15 11:31 【大中小】

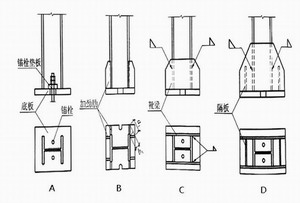

　　一般铰接柱脚并不承受弯矩,而只承受轴力与剪力。比较常用的柱脚是平板式柱脚，它由肋板、靴梁和底板组成。如下图中“A”展示,柱脚只有底板，当柱轴力较小的时候,可以把柱底端切割平齐和底板焊接，柱压力可以通过柱和底板间焊缝传递给底板，再通过底板和基础间的承压作用传递给基础，底板在基础反力作用下受弯。有时候这种柱脚的底板较厚。主要是为了使柱轴力分布更加均匀同时减小底板厚度，也可以在底板上增加劲肋，如图中“B”展示，这样的做法会使得柱压力向四个方向分布，并将底板分成较小的区隔,让基础反力在底板上产生的弯矩减小，从而做到了减小底板厚度的目的。另外，加劲肋可以看作是承受均布荷载的倒悬臂梁，最大弯矩和剪力作用在加劲肋根部焊缝处。

　　当柱轴力较大的时候，可以使用图中“C”展示的靴梁式柱脚，因为靴梁的作用可以把柱端的尺寸放大，从而让柱轴力均匀、可靠地传给底板。靴梁与柱用竖向焊缝相连时，柱轴力可以通过靴梁和柱身焊缝传递到靴梁，靴梁通过和底板间连接焊缝传给底板。柱底端不一定要求平齐，由于柱与底板间焊缝质量不太容易保证，所以一般不考虑它的受力。当靴梁外伸尺寸较大的时候，可以增设隔板,如图中“D”展示，把底板分成较小的区隔，可以降低底板承受的弯矩。

（铰接柱脚的形式与构造）
