屋面檩条布置的一般规定

　　1、除檐口、山墙等区域外，屋面檩条需要等距布置，檩距可以取1.5米左右。檐口、山墙区域檩条布置需要根据风载、雪载等计算确定。

　　2、在屋脊处，需要沿屋脊两侧各布置一道檩条。

　　3、在天沟附近需要布置一道檩条，并与天沟连接。

　　4、在天窗或气楼两侧需要各设置一道檩条。

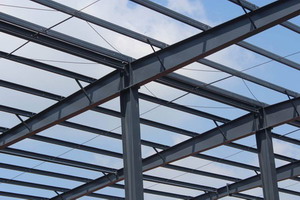

（屋面檩条布置的规定）

　　5、屋面板采用自攻螺钉连接时，可以不设撑杆或拉条;屋面板采用咬合式或扣合式连接时，当檩条跨度大于4米时，需要设置撑杆或拉条，檩条跨度在4米—6米可以设一道，6米—9米可以设二道，9米—12米可以设三道。当屋面坡度不大于1/10、采用刚度较大的屋面板且与檩条有可靠连接时，可以不设撑杆或拉条。设置挂条时，在屋脊处需要设置撑杆和斜拉条，且需要设置拉杆将屋脊两侧檩条连在一起。在檐口处为了形成防水构造，屋面板与檐口檩条采用自攻螺钉连接，则檐口檩条与上一根檩条之间不能设置任何形式的撑杆和拉条。

　　6、檩间撑杆可以采用薄壁管材或小规格冷弯型钢。采用圆钢拉条时，其直径不应小于12毫米。檩间撑杆或拉条可以设置在距檩条受压翼缘约1/3腹板高度范围内。采用拉条的檩条下翼缘在风吸力荷载组合下受压时，可以在檩条下翼缘约1/3腹板高度范围内增设檩间拉条。
