解析看图的方法和步骤

　　一、看图的方法

　　看图的方法一般是先要弄清是什么图纸，要根据图纸的特点来看。将看图经验归结为：从上往下看、从左往右看、从外往里看、由大到小看、由粗到细看，图样与说明对照看，建施与结施结合看。必要时还要把设备图参照看，这样才能得到较好的效果。

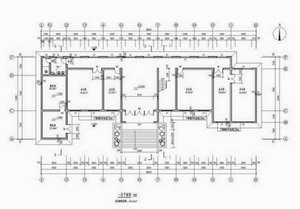

（看图的方法和步骤）

　　二、看图的步骤

　　拿来图纸后，一般按以下步骤来看图。先把目录看一遍，了解是什么类型的建筑，是工业厂房还是民用房屋，建筑面积有多大，是单层、多层还是高层，是哪个建设单位、哪个设计单位，图纸共有多少张等。这样对这份图纸的建筑类型就有了一点初步认识。

　　按照图纸目录检查各类图纸是否齐全，图纸编号与图名是否相符合。如采用相配套的标准图,则要看标准图是哪一类的，图集的编号和编制单位。然后把它们准备好放在手边以便到时可以随时查看。在图纸齐全后就可以按图纸顺序看图了。

　　看图程序是先年设计总说明，以了解建筑概况、技术要求等，然后再进行看图,一般按目录的排列逐张往下看，如先看建筑总平面图，了解建筑物的地理位置、高程、坐标、朝向以及与建筑物有关的一些情况。作为施工技术人员，看过建筑总平面图以后，就需要进一步考虑施工时如何进行施工的平面布置。

　　看完建筑总平面图之后，一般先看施工图中的平面图，从而了解房屋的长度、宽度、开间尺寸、开间大小、内部一般的布局等。看了平面图之后可再看立面图和剖面图，从而对建筑物有一个总体的了解。最好是通过看这三种图之后，能在头脑中形成这栋房原的立体形象，能想象出它的规模和轮廓。这就需要运用自己的生产实践经验和想象能力了。

　　在对每张图纸经过初步全面的看阅后，在对建筑、结构、水、电设备的火致了解之后，回过头来可以根据施工程序的先后，从基础施工图开始深入看图。

　　先从基础平面图、剖面图了解挖土的深度，基础的构造、尺寸、轴线位置等开始仔细看图。按照基础→钢构→建筑→结构设施(包括各类详图)这个施工程序进行看图，遇到问题可以记下来，以便在继续看图中进行解决，或到设计交底时再提出得到答复。

　　在看基础施工图时，还应结合看地质勘探图，了解土质情况，以便施工中核对土质构造，保证地基土的质量。在图纸全部看完之后，可按不同工种有关部分进行施工，将图纸再细读。
