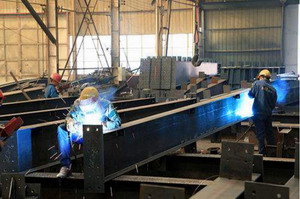

钢构焊接的一般规定
1、钢构焊接连接构造设计,应符合下列要求:
(1)、尽量减少焊缝的数量和尺寸;
(2)、焊缝的布置宜对称于构件截面的中和轴;
(3)、节点区留有足够空间,便于焊接操作和焊后检测;
(4)、采用刚度较小的节点形式,宜避免焊缝密集和双向、三向相交;
(5)、焊缝位置避开高应力区;
(6)、根据不同焊接工艺方法合理选用坡口形状和尺寸。
2、 设计施工图、制作详图中标识的焊缝符号应符合现行国家标准《焊缝符号表示方法》GB 324 和《建筑结构制图标准》GB/T 50105 的规定。
3、 钢构设计施工图中应标明下列焊接技术要求:
(1)、明确规定构件采用钢材和焊接材料的的牌号或型号、性能及相关的国家现行标准;
(2)、明确规定结构构件相交节点的焊接部位、焊接方法、有效焊缝长度、焊缝坡口形式和尺寸、焊脚尺寸、部分焊透焊缝的焊透深度、焊后热处理要求;
(3)、明确规定焊缝质量等级,有特殊要求时,应标明无损检测的方法和抽查比例;
(4)、明确规定工厂制作单元及构件拼装节点的允许范围,必要时应提出结构设计内力图。
4、钢构制作详图中应标明下列焊接技术要求:
(1)、应对设计施工图中所有焊接技术要求进行详细标注;
(2)、应明确标注焊缝剖口详细尺寸,并标注钢垫衬尺寸;
(3)、对于重型、大型钢构,应明确工厂制作单元和工地拼装焊接的位置,标注工厂制作或工地安装焊缝;
(4)、应根据运输条件、安装能力、焊接可操作性和设计允许范围确定构件分段位置和拼接节点,按设计规范有关规定进行焊缝设计并提交设计单位进行安全审核。
