解析钢构高层的框架-支撑芯筒加刚臂体系的组成

　　1、钢构高层的框架-支撑芯筒加刚臂体系简称支撑芯筒加刚臂体系，它是由框架与增设刚臂的支撑芯筒所组成的结构体系。

　　2、建筑平面采用取核心式布置方案的钢构高层，集中布置于平面核心区的服务性公用面积，在楼层建筑面积中所占比例不大，因而核心区的边长较小。

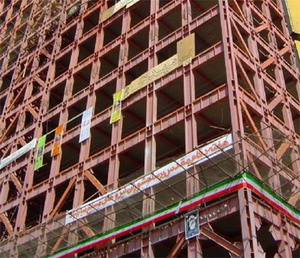

（钢构高层的框架-支撑芯筒加刚臂体系）

　　3、围绕楼层服务性核心区布置竖向支撑所形成的支撑芯筒，边长较小，当钢构高层的层数较多时，支撑芯筒的高宽比往往达到8以上。

　　4、对于需要抗震设防或者位于台风地区的钢构高层，当支撑芯筒的高宽比值较大时，为了提高结构体系的抗推刚度和水平承载力，沿房屋横向、纵向或其他合适方向，在结构顶层及每隔15层左右的设备层或避难层，设置贯通房屋全宽，一层或两层楼高的外伸臂钢桁架-刚臂，从而使外圈钢柱参与整体抗弯，与支撑芯筒共同承担水平荷载引起的倾覆力矩，以减小结构侧移。

　　5、若要使刚臂轴线以外的外圈其余钢柱也能更充分地与支撑芯筒一起低抗倾覆力矩，进一步减小结构侧移，可以在布置刚臂的楼层沿结构外圈设置周边桁架。
