欢迎访问:陕西钢构|西安钢构|钢构厂房|钢构住宅|钢构高层|华邦钢构
咨询热线
029-86252006

当前位置:主页 > 公司动态 >

控制钢构工程焊接变形的注意事项

文章出处:钢构工程 作者:陕西钢构 人气: 1039 次 时间:2021-02-22 11:01 【

  焊接变形将会直接影响钢构工程的安装和使用,并存在很大的安全隐患,所以在钢构施工过程中,要尽可能的控制焊接变形问题的出现。下面就由华邦钢构给大家介绍一下控制钢构工程焊接变形的注意事项。

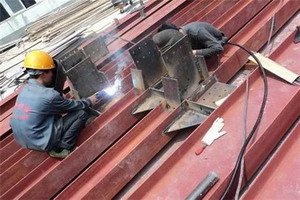

钢构工程焊接变形
钢构工程焊接变形

  1、减小焊缝截面积:在得到完好、无超标缺陷焊缝的前提下,尽可能采用较小的坡口的尺寸。

  2、对于屈服强度345MPa以下,淬硬性不清的钢材采用较小的热输入,尽可能不预热或适当降低预热,层间温度采用热输入较小的焊接方法,如二氧化碳气体保护焊

  3、后半焊接尽可能采用多层焊代替单层焊。

  4、在满足设计要求情况下,纵向加强板和横向加劲肋的焊接可采用间断焊接法。

  5、双面都可焊接操作时要采用双面对称坡口,并在多层焊是采用与构建中和轴对称的焊接顺序

  6、T形接头板厚较大时采用开坡口角对接焊缝;采用焊前反变形方法控制焊后的角变形;采用刚性夹具固定法控制焊后变形。

  7、采用构件预留长度法补偿焊缝纵向收缩变形,如H型钢纵向焊缝每米可预留0.5mm—0.7mm,每对横筋对应的型钢长度可预留0.5mm,采用预留周长发补偿圆柱管构件的焊缝纵向及很想收缩变形。

  8、对于长构件的扭曲,主要靠提高板材平整度和构件组装精度,使坡口角度和间隙准确,电弧的指向或对中准确,一使焊缝角度变形和翼板及腹板纵向变形值沿构件长度方向一致。

  9、设计上要尽量减少焊缝的数量和尺寸;合理布置焊缝,除了要避免焊缝密集意外,HIA应使焊缝尽可能靠近构件的中和轴,并使焊缝的布置与构件中和轴相对称。

  10、在焊缝众多的构件组焊时或钢构工程安装时,要采取合理的焊接顺序。


在线客服

扫码与我交流
