钢构桁架按结构都分为哪几类?

　　从力学方面分析，桁架外形与简支梁的弯矩图相似时，上下弦杆的轴力分布均匀，腹杆轴力小，用料最省;从材料与制造方面分析，木桁架做成三角形，钢桁架采用梯形或平行弦形，钢筋混凝土与预应力混凝土桁架为多边形或梯形为宜。

　　桁架的高度与跨度之比，通常，立体桁架为1/12~1 /16，立体拱架为1/20~1/30，张拉立体拱架为1/30~1/50，在设计手册和规范中都是具体规定的。桁架的使用范围很广，在选择桁架形式时应该综合考虑桁架的用途、材料和支承方式、施工条件，其最佳形式的选择原则是在满足使用要求前提下，力求制造和安装所用的材料和劳动量为最小。

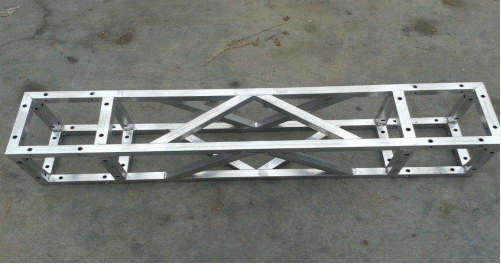

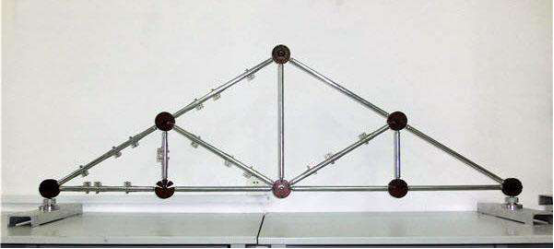

　　一、三角形桁架

　　三角形桁架在沿跨度均匀分布的节点荷载下，上下弦杆的轴力在端点处最大，向跨中逐渐减少;腹杆的轴力则相反。三角形桁架由于弦杆内力差别较大，材料消耗不够合理，多用于瓦屋面的屋架中。

　　二、梯形桁架

　　梯形桁架与三角形桁架相比，杆件受力情况有所改善，而且用于屋架中可以更容易满足某些工业厂房的工艺要求。如果梯形桁架的上、下弦平行就是平行弦桁架，杆件受力情况较梯形略差，但腹杆类型大为减少，多用于桥梁和栈桥中。

　　三、空腹桁架

　　空腹桁架基本取用多边形桁架的外形，无斜腹杆，仅以竖腹杆和上下弦相连接。杆件的轴力分布和多边形桁架相似，但在不对称荷载作用下杆端弯矩值变化较大。其优点是在节点相交会的杆件较少，施工制造方便。

　　四、多边形桁架

　　多边形桁架也称折线形桁架。上弦节点位于二次抛物线上，如上弦呈拱形可减少节间荷载产生的弯矩，但制造较为复杂。在均布荷载作用下，桁架外形和简支梁的弯矩图形相似，因而上下弦轴力分布均匀，腹杆轴力较小，用料最省，是工程中常用的一种桁架形式。

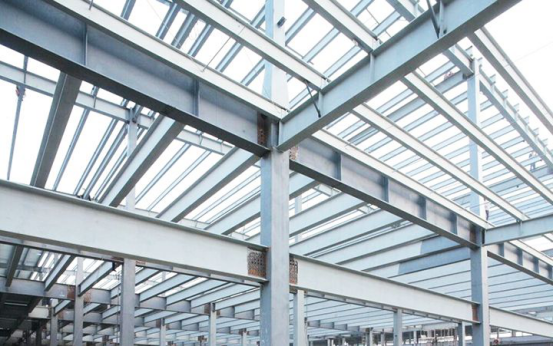

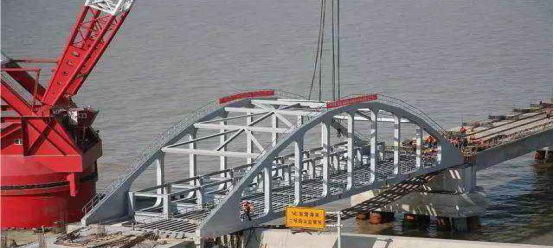

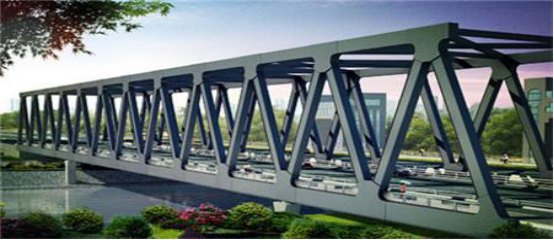

　　五、桁架桥

　　1、桁架桥是桥梁的一种形式。

　　2、桁架桥一般多见于铁路和高速公路;分为上弦受力和下弦受力两种。

　　3、桁架由上弦、下弦、腹杆组成;腹杆的形式又分为斜腹杆、直腹杆;由于杆件本身长细比较大，虽然杆件之间的连接可能是“固接”，但是实际杆端弯矩一般都很小，因此，设计分析时可以简化为“铰接”。简化计算时，杆件都是“二力杆”，承受压力或者拉力。

　　4、有些桥梁桥面设置在上弦，因此力主要通过上弦传递;也有的桥面设置在下弦，由于平面外刚度的要求，上弦之间仍需要连接以减少上弦平面外计算长度。

　　5、桁架的弦杆在跨中部分受力比较大，向支座方向逐步减小;而腹杆的受力主要在支座附件最大，在跨中部分腹杆的受力比较小，甚至有理论上的“零杆”。

　　6、由于桥梁跨度都较大，而单榀的桁架“平面外”的刚度比较弱，因此，“平面外”需要设置支撑。设计桥梁时，“平面外”一般也是设计成桁架形式，这样，桥梁就形成双向都有很好刚度的整体。
